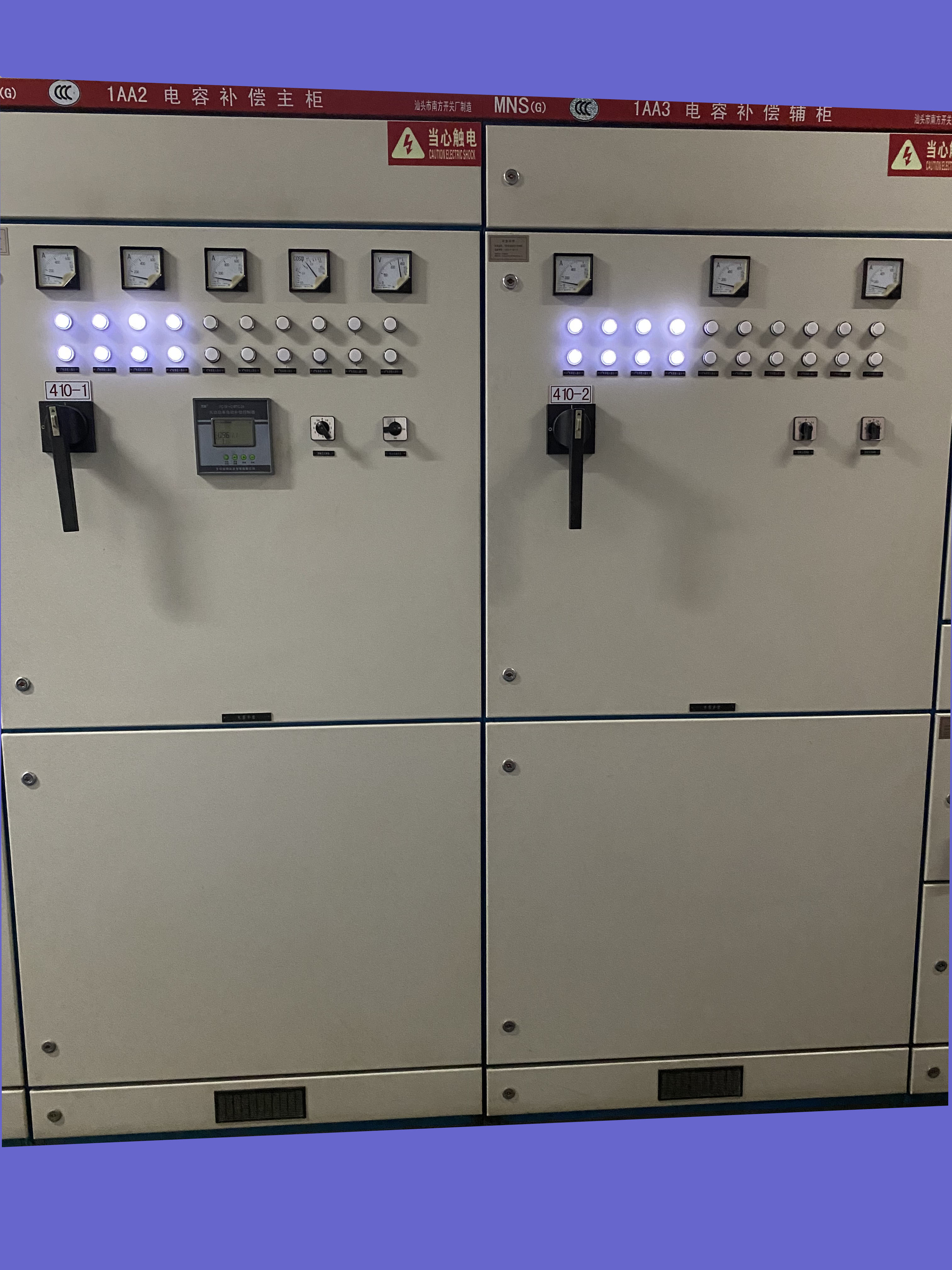

BLC 補償柜

設備的功能與特點

1、裝置的組成：

低壓無功補償裝置由塑殼斷路器、無功控制器、交流接觸器、避雷器、電容器，電抗器組等器件組成。

2、功能及特點：

1）控制器按系統無功需量自動實現投切電容器組，無補償呆區，小負荷不產生投切振蕩，具有自動識別相序的功能。

2）采用低壓專用投切電容器的接觸器控制電容，具有響應速度快、投切及時等特點。

3）采用階梯式（1：2：4）補償策略，具有補償精度高等特點。

4) 采用國內著名廠家生產的自愈式低壓電容器，3分鐘內可以將電容器端電壓放電至50V以下。使用安全可靠、壽命長。

5）裝置采用防護等級大于IP32，防雨型噴塑鋼板外殼。具有外觀美觀、抗腐蝕性能強等特點。

6）裝置具有過（欠）電壓保護、短路保護、防雷電沖擊保護等，保護功能齊全

主要技術參數：

電源電壓：AC220V/380V            電源頻率：45-65Hz

              信號頻率：45-65Hz                 信號電壓：AC380V

              信號電流：AC0-5A                 電流變比：5-5000A

              補償容量：20—2000KVAR           補償方式：編碼投切 階梯補償

              補償依據：功率因數加無功功率       防護等級：IP32

工作條件：

          1、電源電壓：交流380V   波動不能超過±10%

          2、環境溫度：-25℃—55℃℃

          3、相對濕度：最大相對濕度為90%（20℃時）

          4、海拔高度：不超過2000m

          5、環境條件：無爆炸易燃的危險介質，無腐蝕金屬氣體及損壞電氣絕緣的導電塵埃。

        6、安裝地點：無劇烈震動。
