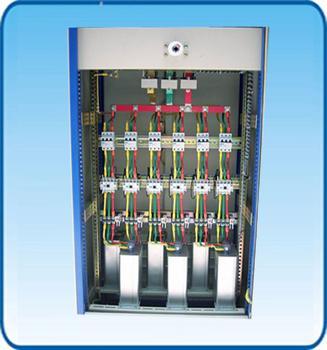

電力電容柜

（1）      額定工作電壓：380V，允許偏差：-20%～+10%

（2）      額定頻率：50Hz，允許偏差：±5%

（3）      工作方式：自動和手動切換

（4）      動態響應時間：20ms

（5）      投切延時時間：20ms～60s可調

（6）      安全保護功能：

① 工頻過電壓保護

② 瞬態過電壓保護

③ 欠電壓保護

④ 缺相保護

⑤ 短路保護

⑥ 電容器的過溫升和過應力保護

（7）      顯示功能：

① 裝置：電容器投入或切除指示

② 控制器：三相功率因數、三相電壓、三相電流、電容器投切延時設定值、電容器容量設定值、取樣電流互感器變比設定值、過壓設定值、輸出回路數設定值，并設有電源指示燈、投切指示燈、感性指示燈、容性指示燈、過壓指示燈等。

（8）      工作制：長期

（9）       取樣物理量：無功電流

（10）   自動運行方式：停電時退出，切除所有電容器，來電后自動恢復到自動運行方式

（11）   投切控制方式：循環+編碼

（12）   電容器放電方式：線圈加電阻，保證斷電后2秒后，電容器端電壓降至50V以下

（13）   裝置額定短時耐受電流：50KA

（14）   裝置額定沖擊電壓：5KV

（15）   介電強度：相間及相對地能夠承受交流50Hz、2500V歷時1min的試驗而無擊穿及閃絡現象，不與主電路連接的輔助電路對地能夠承受交流50Hz、2000V歷時1min的試驗而無擊穿、閃絡現象

（16）   絕緣性能：在標準大氣壓下絕緣電阻能達到100MΩ以上

（17）   產品過電壓、過電流能力：

①     最高允許電壓：在1.15UN電壓條件下運行最長持續時間為每24h允許8h，1.2UN電壓條件下運行最長持續時間為每24h允許30min

②     最大允許電流：在電流方均根值為1.3IN電流的條件下連續運行，由于存在電容的正偏差，其穩態電流允許達到1.43IN
